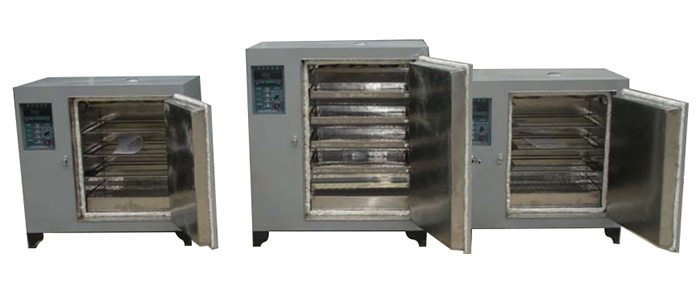

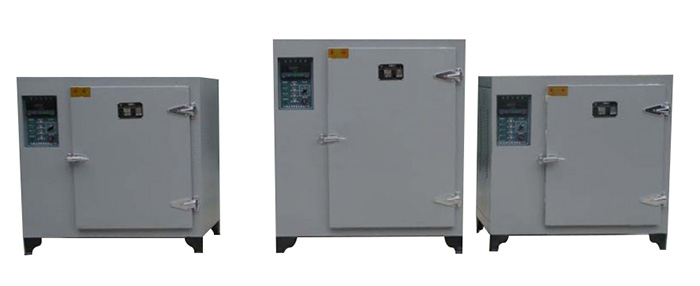

本型烘干箱采用高效、低耗的遠紅外加熱新技術，供化工、造船等工業焊接工藝作焊條預熱干燥之用，或用于不銹鋼工作的熱處理、及一般的脫水干燥之用。

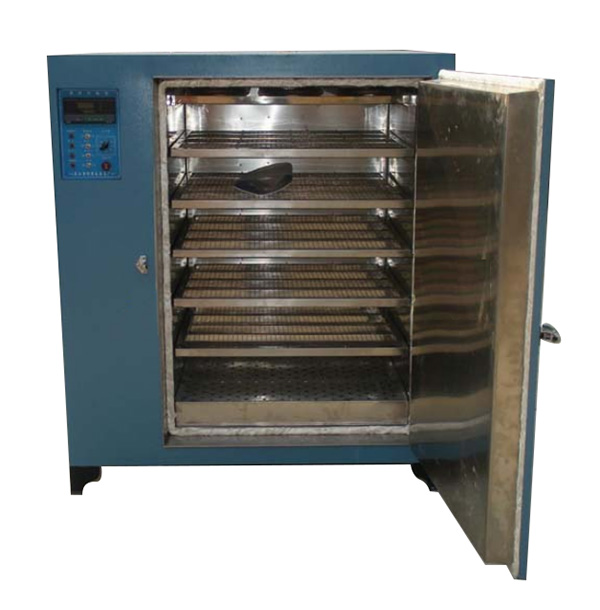

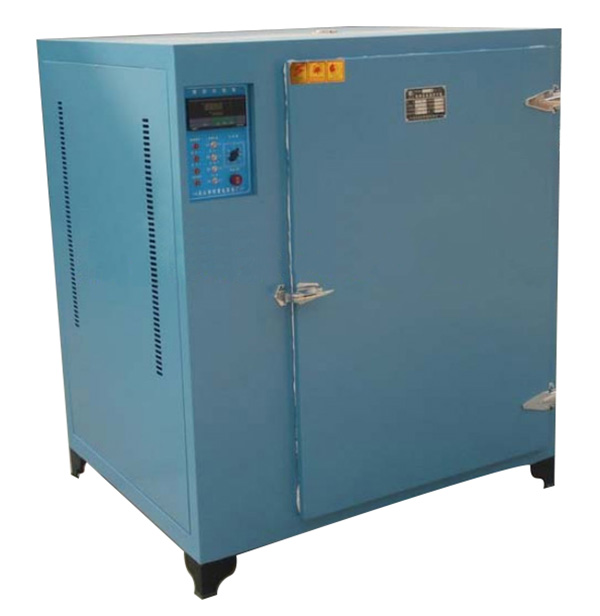

外殼鋼板制成、表面復漆、工作室為不銹鋼板制成，夾層之間充填硅酸鋁纖維作保溫層，故保溫性能良好。
炭化硅遠紅外加熱器分為二組、分別置于工作室的底部和頂部，各有一個開關控制電路斷、并裝有指示燈、燈亮為通、燈滅為斷。
采用銬銅熱電偶做感溫元件、溫控儀(以下簡稱儀表)進行測溫。和自動控溫。靈敏可靠，操作簡易。
本箱附有5至60分鐘能調節的定時裝置，當達到給定時間時，即能自動切斷電路、停止工作。
技術參數
|
型號 |
電源電壓
ACV |
加熱總功率KW |
工作最高溫度℃ |
靈敏度℃ |
工作室尺寸cm |
外形尺寸cm |
可燃焊條Kg |
|
HY704-0 |
220 |
3 |
500 |
±5 |
30×42×30 |
50×60×70 |
30 |
|
HY704-1 |
220 |
4.5 |
500 |
±5 |
45×45×35 |
92×88×58 |
50 |
|
HY704-2 |
220 |
6 |
500 |
±5 |
55×55×45 |
102×98×68 |
70 |
|
HY704-3 |
3×380 |
9 |
500 |
±5 |
75×60×50 |
114×104×73 |
100 |
|
HY704-4 |
3×380 |
12 |
500 |
±5 |
100×80×80 |
140×126×123 |
200 |
|
HY704-5 |
3×380 |
18 |
500 |
±5 |
100×100×100 |
140×146×143 |
350 |
|
HY704-6 |
3×380 |
24 |
500 |
±5 |
120×120×120 |
170×166×143 |
500 |
1.電源端應裝有閘刀或類似開關、并按總功率換算出電流大小、核對電壓是否220伏接上 相應規格的電源線。 2.上述準備就緒，就可放入焊條或其它工件、關上箱門。繼將箱頂氣閥打開，其間隙約1 毫米左右，以利空氣對流和潮氣外逸。
3.調整儀表給定鈕(參見儀表說名書)。
4.作低溫使用時、只許開下加熱器就行。
5.一般情況下將定時旋鈕指向常開、如需使用定時裝置時，將定時旋鈕撥向5至60分鐘 內選擇時間。當達到給定時間后就自動切斷電路，停止工作。同時在重新工作時必需將 定時旋鈕再作調整，否則就不能工作。因此.當發現開啟電源開關后電源指示燈不亮。 得首先檢視定時旋鈕是否在“斷”的位置。
6.工作室的擱板、每臺配備二塊，每塊能承受平均負荷20公斤、放置工件時不宣過密， 以利空氣對流。
7.本箱切忌烘烤易爆，易燃及揮發性的物品、以防爆炸。
8.使用完畢，切斷電源，如遇故障，應修復后使用。
9.出廠時，使用說明書、合格證各一份。
|
