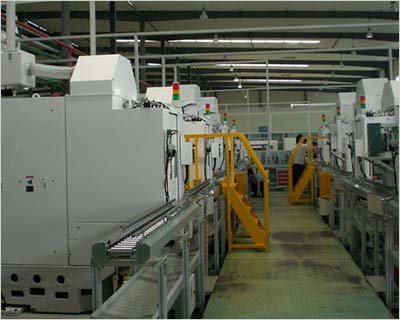

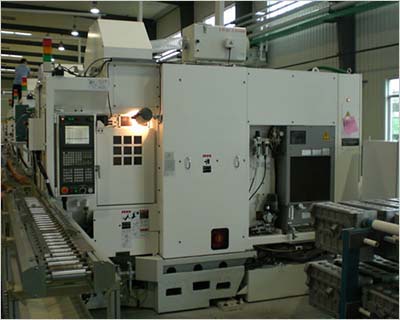

小型油霧收集器適用于通用車床、外圓磨床、內圓磨床、銑床、機械加工中心、放電加工機、壓鑄機、CNC車床、CNC綜合加工中心等各類機床油霧回收或清洗設備油霧收。
應用范圍
·機械加工業
通用車床，數控車床，CNC車床，立式加工中心，數控銑床，放電加工機，外圓磨床，內圓磨床，電火花加工。
·噴霧作業
清洗機，防銹油噴霧，冷卻液噴涂。
·其它
大型機械軸承潤滑過程中，模具加工過程中，排氣氣缸，鏡頭拋光等。
產品特點
·過濾效率高效持久。與靜電過濾或其它介質過濾器不同的是沒有效率變化;

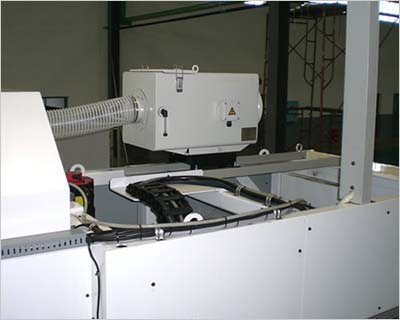

·易于安裝，每臺收集器均可直接安裝在機床上，支架上，裝拆方便;
·維修簡單，安全，無火花，無高壓危險及易損構件，即使連接著集塵軟管，也可以更換濾網。風機葉輪不暴露在外，維修時十分安全。
·可以捕集霧狀物和粉塵，可捕集平面磨床，無心磨床等產生的切屑，可用于電火機床，高速數控機床，高效齒輪加工機床等各類機床或清洗設備。
·捕集效率高達95%以上。
·[對人體的影響]--0.3-3.5微米的顆粒會吸入人體內對健康構成危害，油霧沉積在工作區，易造成工傷等事故。
·[提高生產力]--如果工作場所霧氣彌溫，降低生產效率。
·[影響環境，浪費資源]--如果將霧狀物排向室外，會破壞環境;若有效回收，可節約資源。
·[對火警的影響]--油霧沉積在墻面，設備上有著潛在火災隱患。
·[對機床的影響]--可能成為機床內部和電氣系統故障的原因。
選型
排氣量=機床罩殼內的空氣容積(m³)*360
假設機床內部空氣容積為1立方米，那么為了達到較好的抽吸效果，則需要使用每分鐘排氣量6立方米的收集器，乘以每小時間的60分鐘，即可得到每小時所排氣量360立方米。
全封閉機床
Q(m³/min)=(W×D×H)×a
Q:對應風量
W×D×H:加工腔體體積(m³)
a:加工腔體每分鐘的換氣量(回/min)(經驗定數)
經驗定數a
·加工時間一個小時以上的,a=5
·加工2-3分鐘，a=8
·加工2分鐘以內，a=10
工作流程
1.顆粒狀較大的霧狀物和灰塵首先被吸入，并與撞擊板相撞而落下，然后，由一次和二次濾網將大部分霧狀物除去。
2.中間除霧裝置將葉輪旋轉而成的氣流旋渦整形，使得粒子進一步變大，從而提高下一個濾網的捕集效率。
3.三次濾網為三層結構，層捕集較大的例子，第二層為高效濾網，進一步捕集細小的霧狀物。
技術參數
|
型號 |
YWJC-LD300
YWJC-LD300Ⅱ |
YWJC-LD600
YWJC-LD600Ⅱ |
YWJC-LD1100
YWJC-LD1100Ⅱ |
YWJC-LD1500
YWJC-LD1500Ⅱ |
|
處理風量 |
300m2/h |
600m2/h |
1100m2/h |
1500m2/h |
|
最大風壓 |
1210pa |
1125pa |
1350pa |
1290pa |
|
功率 |
0.37kw |
0.75kw |
1.5kw |
2.2kw |
|
電流 |
1.0A/1.8A |
1.8A/3.3A |
3.4A/5.7A |
4.6A/76A |
|
噪音 |
61dB(A) |
67dB(A) |
75dB(A) |
77dB(A) |
|
頻率/電源 |
50Hz380/200v |
|
接口尺寸 |
Φ98mm |
Φ123mm |
Φ148mm |
Φ198mm |
|
效率 |
99.% |
|
轉速 |
2800r/min |
2825r/min |
2840r/min |
2840r/min |
|
振動精度 |
0.2mm/s |
0.3mm/s |
0.4mm/s |
0.5mm/s |
|
重量 |
31/35kg |
39/46kg |
63/69kg |
72/79kg |
說明：Ⅱ型增加高效過濾器收集煙霧
|
