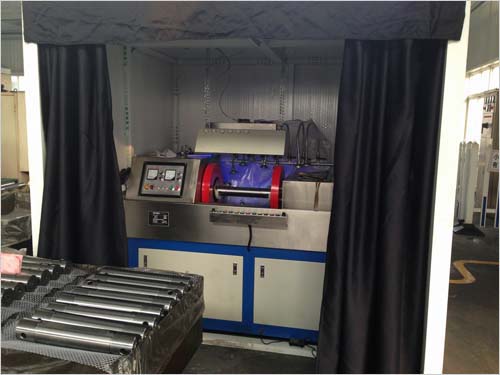

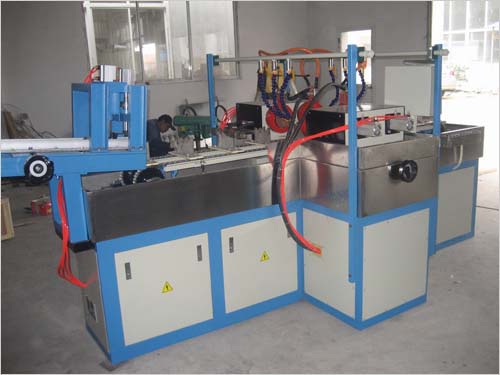

產品介紹
檢測各種圓銷產品
周向磁化電流：AC 0-2000A有效值，連續可調
縱向磁化磁勢：AC 0-12000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、復合磁化
電極間距調整方式：電動
夾緊方式：氣動
紫外線強度：距光源380mm工件表面處≥800μW/cm2; |
|
|
|
 |
|

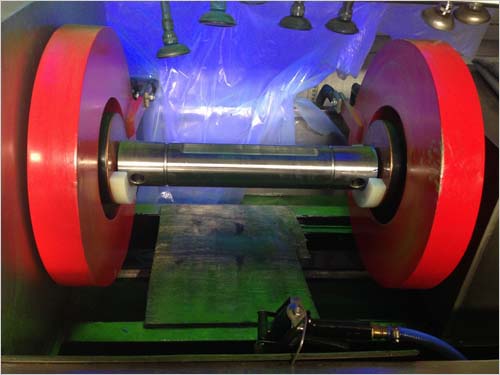

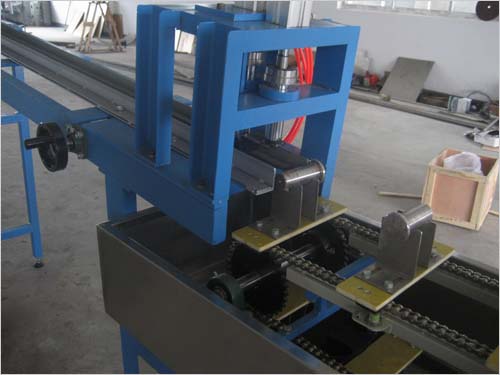

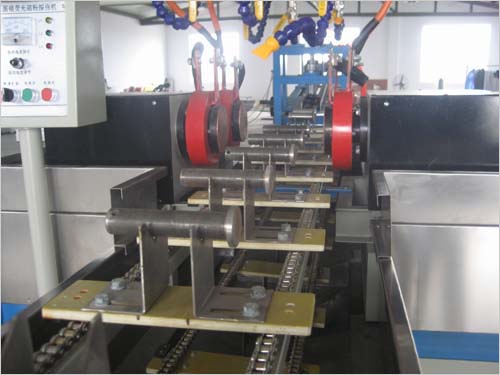

本設備采用手動、自動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，初始狀態時，工件經人工排料至上料機構后，按“上料”——“傳送”鍵，直至探傷兩工位有工件后即按“啟動”鍵可自動執行電極夾緊——噴淋——磁化——一次傳送上料——二次傳送上料等一系列動作。周向磁化采用直接通電，縱向磁化采用線圈，具有良好的磁化效果。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
周向磁化電流：AC 0-2000A有效值，連續可調
縱向磁化磁勢：AC 0-12000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、復合磁化
電極間距調整方式：電動
夾緊方式：氣動
紫外線強度：距光源380mm工件表面處≥800μW/㎝²
電源：三相四線380V±10% 50HZ；最大瞬時100A
外形尺寸：7200×1800×1500mm
重量：約1500Kg
| |
 |
|
|
|
|
|
|
