產品介紹
4C是高精度的,達到0.001um.
測試參數: Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率: 10-500000自動調整
粗糙度測量范圍: Ra 0.01 – 10 μm以上
取樣長度 L: 0.08 ,0.25, 0.8, 2.5 mm
評定長度 Ln: 1L, 2L, 3L, 4L, 5L Selectable
儀器評定取樣: 4000點
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量重復性: ± 3 %
測量工件最大高度: 300mm
傳感器可測: 平面、斜面、內孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度
線性區: 垂向640 um
臺階和Pt測量范圍: 100 μm
軸向測量范圍: 60 mm
小孔測量范圍: ≥ 5 mm
X-Y移動范圍: 15 mm
軸承內外圈尺寸: 內圈最大外徑280mm
最大厚度:160mm
外圈最小孔徑: 12mm
|
|
|
|
 |
|

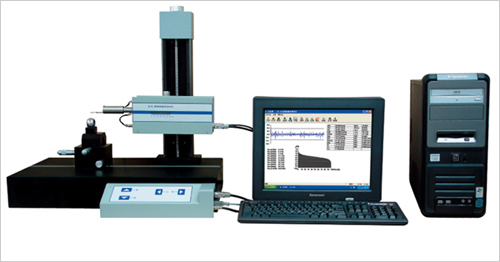

JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。
儀器配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達4000個點。測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械加工、精密刀具模具、科研單位、大專院校等各大行業中廣泛使用。
儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求。
技術參數
|
測試參數 |
Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等 |
|
粗糙度輪廓圖形放大倍率 |
10-500000自動調整 |
|
粗糙度測量范圍 |
Ra 0.01 – 10 μm以上 |
|
取樣長度 |
L: 0.08 ,0.25, 0.8, 2.5 mm |
|
評定長度 |
Ln: 1L, 2L, 3L, 4L, 5L Selectable |
|
儀器評定取樣 |
4000點 |
|
分辨率 |
0.001 μm |
|
示值誤差 |
± (5 %+4nm) |
|
測量重復性 |
± 3 % |
|
測量工件最大高度 |
300mm |
|
傳感器可測 |
平面、斜面、內孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度 |
|
天然金剛石觸針 |
標準型, 高度8mm
小孔型, 4mm
觸針半徑：2μm, 測力: 4 mN 角度：60度 |
|
驅動箱的滑行速度 |
2mm/sec |
|
驅動箱升降形式 |
自動升降 |
|
移動速度 |
0.5 mm/sec |
|
線性區 |
垂向640 um |
|
臺階和Pt測量范圍 |
100 μm |
|
軸向測量范圍 |
60 mm |
|
輪廓圖形 |
直接輪廓，濾波輪廓 |
|
濾波器 |
ISO 2CR濾波器 |
|
小孔測量范圍 |
≥ ±5 mm |
|
X-Y工作臺 |
旋轉角度 ±10°
X-Y移動范圍15 mm
Adjustment 15 mm |
|
軸承內外圈尺寸 |
內圈最大外徑280mm
厚度160mm
外圈最小孔徑12mm |
|
打印紙規格 |
A4紙 |
|
操作系統 |
WinXP |
|
標準配件，附件 |
粗糙度儀主機，支柱及大理石底座，控制器，驅動裝置， 傳感器 ，X-Y工作臺， V型塊，標準型觸針，小孔型觸針 ，粗糙度樣板 ，計算機打印機，使用說明書 |
|
儀器電源 |
220 VAC ±10%, 50Hz |
|
大理石工作臺尺寸 |
630×400×100mm 重量：100Kg |
|
儀器毛重 |
150 kg |
|
|
 |
|
|
|
|
|
|
