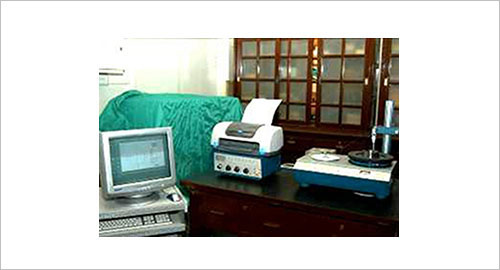

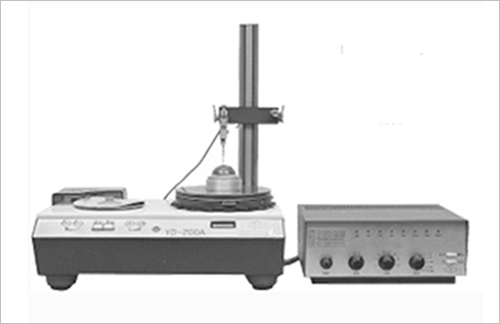

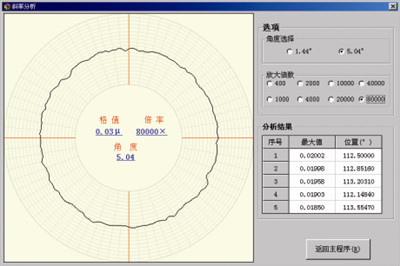

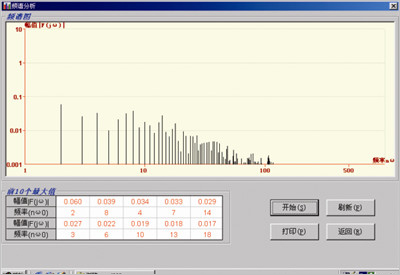

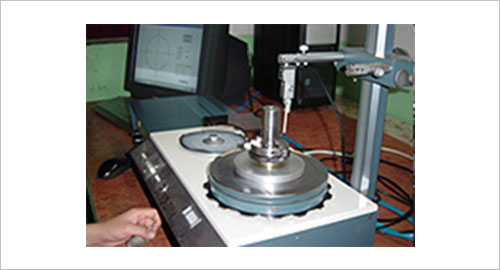

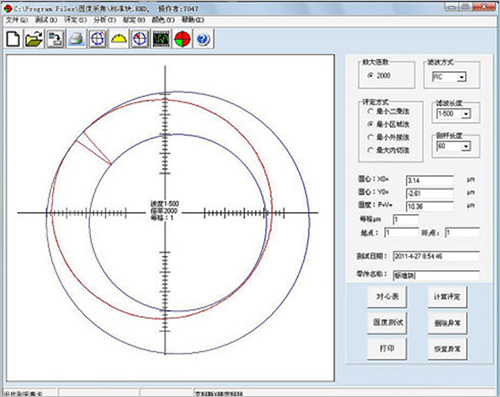

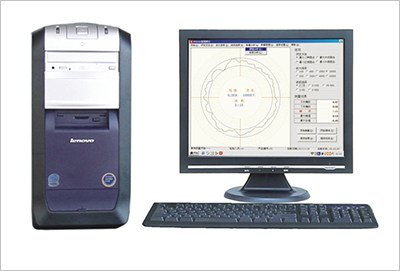

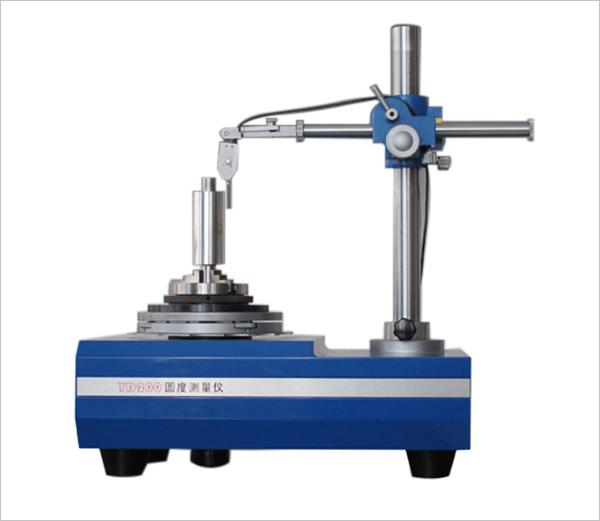

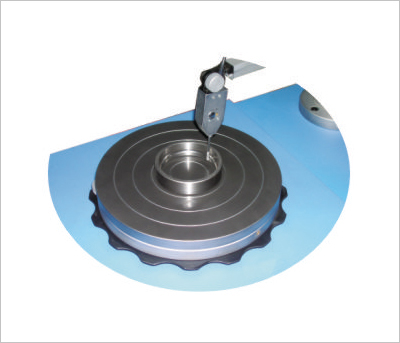

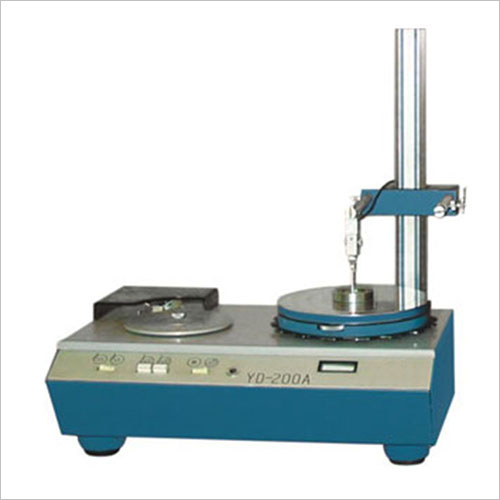

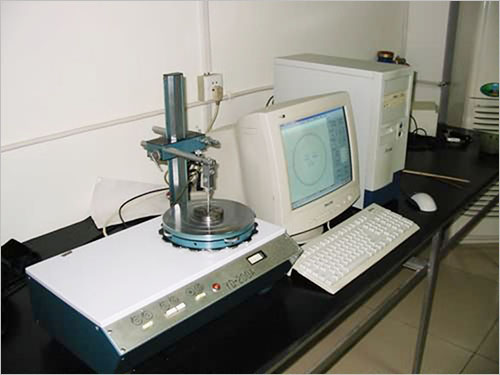

YD200型圓度測量儀是采用計算機測量系統的轉臺式通用型圓度及波紋度測量儀，工作臺旋轉采用高精度滑動軸承，傳感器采用高精度電感式位移傳感器，主要用于測量圓環、圓柱、球體等回轉體工件的內外圓的圓度和波紋度，廣泛應用于汽車零件、軸承、紡機、油泵油嘴等機械零件制造行業。該儀器完整運用計算機數字化測量技術，由計算機自動完成數據采集、數字濾波、圓度波紋度評定、數據分析，圖形和數據結果直接顯示在屏幕上，可通過通用打印機打印輸出，亦可保存在數據庫中存儲在磁盤上。   儀器特點 ·測量精度高，操作簡便 ·結構緊湊，易于維護 ·計算機數字化測量處理 ·采用新的圓度波紋度評定標準 ·多種圓度評定方法 ·多波段數字濾波 ·頻譜分析、諧波分析 ·通用打印機圖形輸出 ·測量結果數據庫歸檔存儲   技術參數 型號 YD200/A YD200/B 測量項目 圓度、波紋度。 主軸精度 ±0.045μm ±0.035μm 系統精度 ≤0.10μm ≤0.08μm 主軸轉速 5r/min 轉臺最大載荷 10 kg 轉臺有效直徑 200 mm 工件最小內徑 3mm 測量高度 300mm 旋轉工作臺 調平調心 傳感器移動 手動調節 量程范圍 ±25μm， ±50μm，±100μm 測量分辨率 0.01μm 最大采樣分辨率 1024點/周 數字濾波檔 2-15、2-50、2-150、2-500、15-150、15-250 放大倍數 400、1000、2000、4000、10000、20000、40000、80000、100000 圓度評定方法 最小二乘圓LSC、最小區域圓MZC、最大內切圓MIC、最小外接圓MCC 其他功能 諧波分析、斜率分析、數據庫存檔 擴展功能 部分圓弧圓度評定、電機換向器圓度、片間差測量 選配件 精密三爪卡盤、部分圓弧評定軟件、電機換向器測量軟件 主機外形尺寸 長×寬×高：600mm×300mm×500mm 主機重量 約45kg                 下圖,為200A產品     下圖為軟件界面   下圖為接電腦的YD200A
