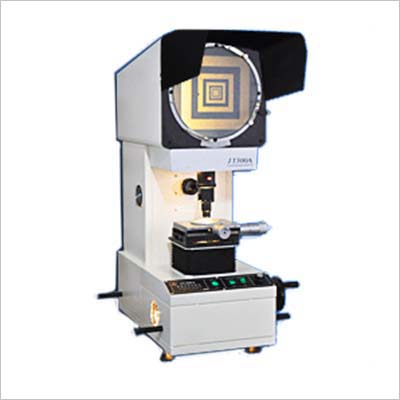

輪廓式測量投影儀是光、機、電一體化的精密高效測量儀器，分反像與正像兩種，廣泛用干機械、儀表、電子、輕工等行業，院校、研究所以及計量檢 定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。
儀器光學系統品質優良，物鏡成像清晰，放大倍倍率準確，在透射光照明下，輪廓測量誤差小干0.08％；測量示值誤差可達(4+L／25)μm，L為被測量長度(單位：mm)
技術參數
|
儀器型號 |
JT300A |
|
工作臺 |
X座標行程 |
50 mm |
|
測微手輪分辨值 |
0.01 |
|
Y座標行程 |
25 mm |
|
測微手輪分辨值 |
0.01 |
|
玻璃載物臺旋轉范圍 |
0~360° |
|
投影屏 |
尺寸 |
￠308 mm，使用范圍>￠300 mm（刻有米字線） |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度游標格值 |
2′ |
|
物鏡 |
放大倍數 |
10X（常用） |
20X（選） |
50X（選） |
100X（選） |
|
物方視場 |
￠30mm |
￠15mm |
￠6mm |
￠3mm |
|
物方工作距 |
85.17mm |
81.94mm |
16.99mm |
16.39mm |
|
調焦范圍 |
80mm |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵鎢燈 |
|
儀器電源 |
220V（AC），50/60HZ |
|
冷卻方式 |
強制風冷（3只軸流風扇） |
|
