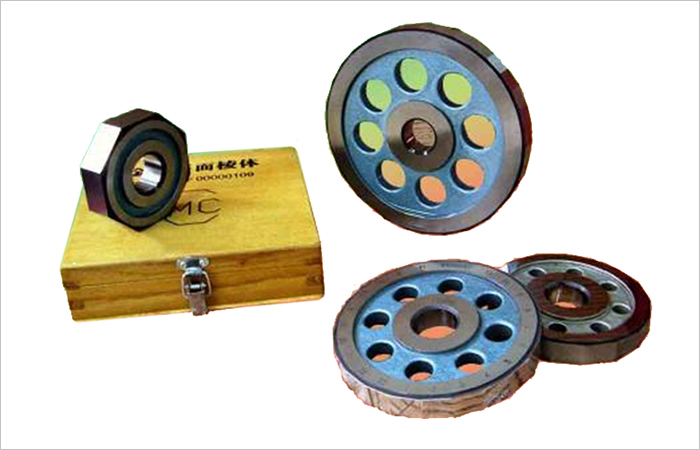

正多面棱體是一種高精度角度標準器具。它主要用于檢定光學分度頭、分度臺、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作為角度的定位基準。隨著圓分度技術的發展，正多面棱體已從單一的偶數面（如12、24面等），發展到具有綜合功能的奇數面（如17、23面等），前者的工作角為整度數，它用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量；而后者的工作角為非整度數，它可以綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。用戶可根據工作需要，從4面到72面，自由選用您需要的棱體。
技術參數
|
棱體面數 |
外接圓直徑 |
|
8 |
φ80 |
|
12、17 |
φ100 |
|
23、24 |
φ120 |
|
36 |
φ150 |
棱體厚度：17mm
回轉中心孔徑：φ25mm
材料：GCr15
硬度：HRC62—65
工作面平面度：0級：0.03um；1級：0.05um；2級：0.1um
工作面對基準面的垂直度：0級：5″；1級：10″；2級：20″
工作面表面粗糙度：Ra≤0.025um
上表面與基準面平行度：2um
工作角偏差：0級：±1″ 1級：±2″ 2級：±5″
工作角測量不確定度：0級：0.2″ 1級：0.5″ 2級：1.0″
工作面有效工作面積：S≥φ15mm的圓面積
正23面棱體
|
棱 體 位 置 |
理 論 角 值 |
棱 體 位 置 |
理 論 角 值 |
|
1—2 |
15°39′07.8″ |
1--13 |
187°49′33.9″ |
|
1—3 |
31°18′15.7″ |
1--14 |
203°28′41.7″ |
|
1—4 |
46°57′23.5″ |
1--15 |
219°07′49.6″ |
|
1—5 |
62°36′31.3″ |
1--16 |
234°46′57.4″ |
|
1—6 |
78°15′39.1″ |
1--17 |
250°26′05.2″ |
|
1—7 |
93°54′47.0″ |
1--18 |
266°05′13.0″ |
|
1—8 |
109°33′54.8″ |
1--19 |
281°44′20.8″ |
|
1--9 |
125°13′02.6″ |
1--20 |
297°23′28.7″ |
|
1--10 |
140°52′10.4″ |
1--21 |
313°02′36.5″ |
|
1--11 |
156°31′18.2″ |
1--22 |
328°41′44.3″ |
|
1—12 |
172°10′26.0″ |
1--23 |
344°20′52.1″ |
|
