二次元影像測量儀是針對五金加工行業零部件尺寸控制的檢測設備。具備基本的點、線、圓、兩點距離、角度等基本測量功能及坐標平移的功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD中或者將測量圖形輸出至DXF文檔做CAD設計，儀器采用定格定倍手動變倍鏡頭，可在經濟實惠的條件下實現較大工件各種復雜表面的準確測量。

    手動二次元影像測量儀，是面向現代制造企業的通用檢測方案，為各種規范的零部件加工和制造企業提供方便、快捷、實用的幾何計量解決方案，是一款經濟實用、免維護的手動二次元影像測量儀。

二次元影像測量儀適用于以二坐標測量為目的的一切應用領域，機械、電子、儀表、五金、模具、塑膠等行業廣泛使用。

技術參數

注：L表示測量長度，以毫米為單位。

手動影像測量儀測量軟件功能

·基本測量：點、線、圓、弧、橢圓的測量。

·在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。

·離線標注：可以在鳥瞰的全圖中進行標注尺寸。

·幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

·輔助功能：復制、全選、刪除、移動、鏡像、旋轉。

·坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。

·坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。

·對比：AutoCAD標準工程圖可輸入實時影像區中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。

·繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。

·報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。

·自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。

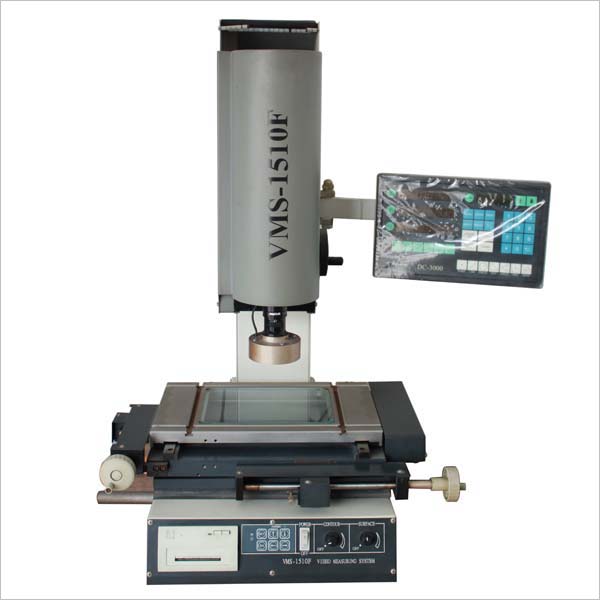

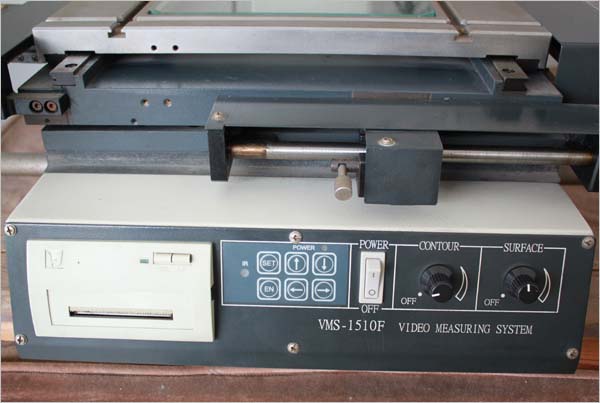

VMS-1510F
