產品介紹
這款系列的精度比較高,達到2.5+L/50,有5個型號的大小可以選擇,
圖像是反像型,調焦方式是投影筒上下移動
金屬臺面尺寸: 最大達,606*466
玻璃臺尺寸: 最大,450*350
X坐標行程: 最大,400
Y坐標行程: 最大,300
Z坐標行程: 最大,100(調焦)
儀器測量精度: (μm) 2.5+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力: 1 ′ 或0.01°
物鏡
放大倍數: 10X(選) 20X(選) 50X(選) 100X(選)
物方線視場: Ф30 Ф15 Ф6 Ф3
物方工作距離: 77.7, 44.3, 38.4, 25.3
測量最大高度90
建議放置臺: 載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm)
數據處理: 可做多點采樣，坐標旋轉，點、線、距離，角度測量
|
|
|
|
 |
|
CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
CPJ-3000A系列測量投影儀整機質量優良，性能穩定。儀器配有腳踏開關和多功能數據處理表，數據輸出和采樣十分方便，使測量更快捷，效率更高。
技術參數
|
儀器型號 |
反像型CPJ-3015A |
反像型CPJ-3020A |
反像型CPJ-3025A |
|
工作臺 |
金屬臺面尺寸 |
354*228mm |
404*228mm |
450*280mm |
|
玻璃臺尺寸 |
210*160mm |
260*160mm |
306*196mm |
|
X坐標行程 |
150mm |
200mm |
250mm |
|
Y坐標行程 |
100mm |
100mm |
150mm |
|
Z坐標行程 |
100mm(調焦) |
100mm(調焦) |
100mm(調焦) |
|
儀器測量精度 |
2.5μm+L/100(L為被測長度,單位：mm) |
2.5μm+L/100(L為被測長度,單位：mm) |
2.5μm+L/100(L為被測長度,單位：mm) |
|
X、Y坐標數顯分辨力 |
0.5μm |
0.5μm |
0.5μm |
|
外形尺寸 |
780*780*1100mm |
780*780*1100mm |
810*780*1120mm |
|
儀器重量 |
160kg |
160kg |
180kg |
|
投影屏 |
投影屏尺寸 |
Ф 312mm 使用范圍 > Ф300mm(刻有米字線) |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距離 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
測量最大高度 |
80mm |
80mm |
80mm |
80mm |
|
儀器電源 |
100V/240V(AC) 50/60Hz |
|
總功率 |
400W |
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 800*550*650(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US> |
|
冷卻方式 |
強制風冷(三軸流風扇) |
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
|
|
|
|
|
|
|
|
|
儀器型號 |
反像型CPJ-3030A |
反像型CPJ-3040A |
|
工作臺 |
金屬臺面尺寸 |
500*330mm |
606*466mm |
|
玻璃臺尺寸 |
350*250mm |
450*350mm |
|
X坐標行程 |
300mm |
400mm |
|
Y坐標行程 |
200mm |
300mm |
|
Z坐標行程 |
100mm(調焦) |
100mm(調焦) |
|
儀器測量精度 |
2.5μm+L/100(L為被測長度，單位：mm) |
2.5μm+L/100(L為被測長度，單位：mm) |
|
X、Y坐標數顯分辨力 |
0.5μm |
0.5μm |
|
外形尺寸 |
900*780*1100mm |
1040*780*1120mm |
|
儀器重量 |
200kg |
250kg |
|
投影屏 |
投影屏尺寸 |
Ф 312mm 使用范圍 > Ф300mm(刻有米字線) |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距離 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
測量最大高度 |
80mm |
80mm |
80mm |
80mm |
|
儀器電源 |
100V/240V(AC) 50/60Hz |
|
總功率 |
400W |
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 800*550*650(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US> |
|
冷卻方式 |
強制風冷(三軸流風扇) |
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
另本機標配：圓工作臺組件

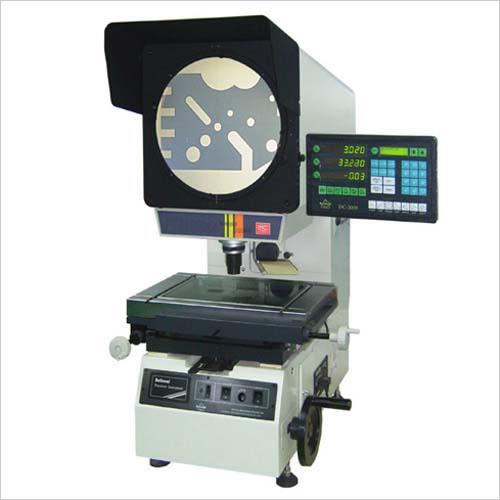

反像型CPJ-3015A、反像型CPJ-3020A、反像型CPJ-3025A

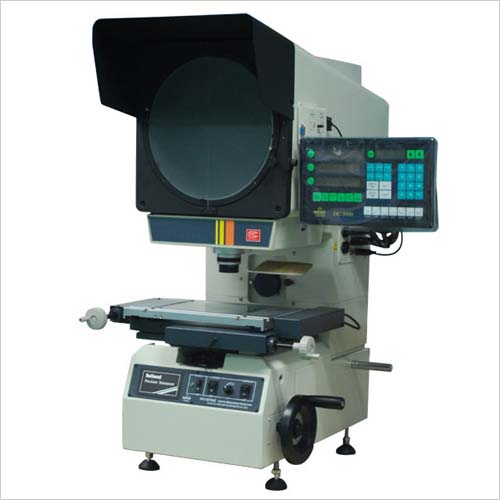

反像型CPJ-3030A
反像型CPJ-3040A
| |
 |
|
|
|
|
|
|
